Notre synthèse :
Le branchement électrique d’une remorque avec un faisceau à cinq fils repose sur un schéma de branchement respectant le code couleur standard et la prise remorque 7 broches. La connexion masse fil blanc est cruciale, car elle cause plus de 80 % des pannes d’éclairage. L’utilisation d’un multimètre et de gaines thermorétractables assure la fiabilité et la durabilité du câblage.
Est-il possible de réaliser un câblage remorque fiable sans confusion sur les filigranes et les broches? La rigueur dans la correspondance entre chaque fil coloré et les broches de la prise remorque 7 broches est primordiale pour éviter les erreurs fréquentes telles que les inversions de clignotants. Avec un respect précis du code couleur des fils remorque et une procédure sécurisée, les risques de dysfonctionnements et de courts-circuits sont minimisés. Ce guide permet de maîtriser les étapes essentielles du raccordement et d’utiliser les outils adaptés pour un montage conforme et durable.

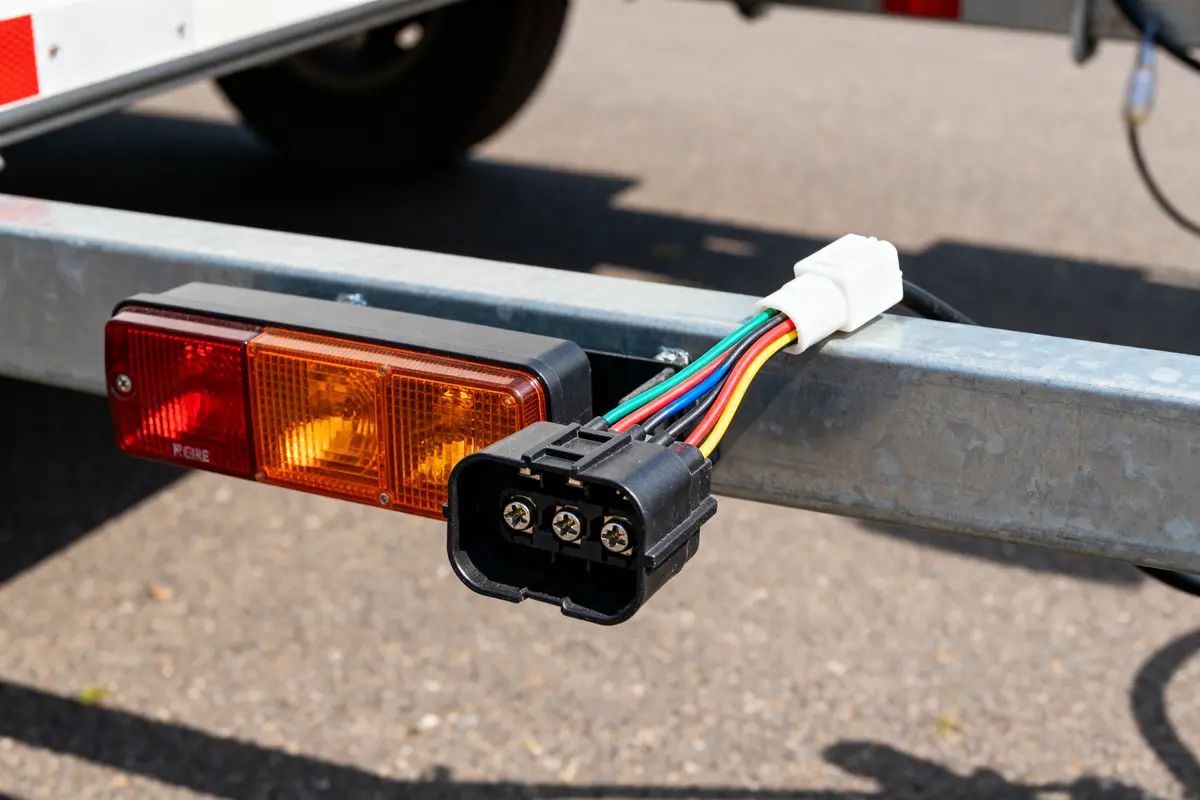

Branchement feux remorque 5 fils : cadre et codes couleur
Code couleur standard pour le faisceau 5 fils
Le branchement d’un éclairage remorque à partir d’un faisceau comprenant cinq fils repose sur un code couleur précis, essentiel à respecter pour assurer un câblage correct et sûr.
Ce code couleur comporte généralement : le fil blanc pour la masse, le jaune pour le clignotant gauche, le vert pour le clignotant droit, le marron pour les feux de position, et le rouge pour le feu stop.
Respecter ces couleurs évite les erreurs qui peuvent causer des dysfonctionnements, notamment de clignotants inversés ou d’éclairage défaillant.
La masse, fil blanc, est la base de tout le circuit et une mauvaise connexion provoque plus de 80 % des pannes d’éclairage sur les remorques.
Importance du cadre normatif
Le câblage doit suivre la norme ISO 1724, qui définit précisément la disposition, la forme et la taille des broches sur les prises remorque 7 broches.
Cette norme facilite la compatibilité entre différents équipements et évite les erreurs de montage. Elle précise notamment la position centrale de la broche masse, la broche 3, qui est souvent la plus grosse.
Un branchement conformé à cette norme garantit l’intégrité mécanique et la sécurité électrique de l’installation.
Cela signifie aussi que les broches inutilisées dans un branchement à 5 fils sur une prise 7 broches doivent rester en place mais ne nécessitent aucune connexion active.
Branchement feux remorque 5 fils sur prise 7 broches
Correspondance précise des fils et broches
L’adaptation d’un faisceau électrique à cinq fils sur une prise remorque à sept broches repose sur une correspondance stricte entre chaque fil coloré et la bonne broche.
Le fil blanc est relié à la broche numéro 3 pour la masse, afin d’assurer un retour fiable du courant vers le véhicule tracteur.
Le fil jaune se connecte sur la broche 1 pour le clignotant gauche, tandis que le fil vert rejoint la broche 4 pour le clignotant droit.
Le fil marron est branché à la broche 5 ou 7, au choix selon la configuration, pour les feux de position arrière.
Le fil rouge va à la broche 6 pour alimenter les feux stop. Cette disposition respecte le standard et évite les erreurs d’inversion pouvant entraîner des courts-circuits ou des dysfonctionnements.
Procédure de branchement sécurisée
Avant d’intervenir, couper l’alimentation électrique du véhicule pour garantir la sécurité. Commencer par dénuder soigneusement chaque fil sur environ 8 à 10 millimètres sans abîmer les brins de cuivre.
La connexion de la masse (fil blanc) doit être réalisée en priorité sur la broche 3, car elle stabilise le circuit électrique.
Utiliser de préférence des cosses à sertir et un fer à souder pour garantir une bonne solidité mécanique et électrique. Le sertissage doit être fiable avec une section de câble d’au moins 1,5 mm² pour éviter la surchauffe.
Pensez à appliquer de la graisse diélectrique sur les broches pour prévenir la corrosion et améliorer la durabilité des contacts.
Enfin, refermez soigneusement le boîtier de la prise en vérifiant que le joint d’étanchéité est bien positionné.
Outils, sécurité et tests pour le branchement
Les outils indispensables
Pour un câblage soigné, il est nécessaire de s’équiper d’une pince à dénuder précise, d’un jeu de cosses isolées, ainsi que d’un fer à souder pour réaliser des connexions durables.
Utiliser aussi des gaines thermorétractables qui, une fois chauffées, assurent une excellente étanchéité et protègent contre l’humidité, essentielle pour la longévité du câblage électrique remorque.
Précautions et vérifications
Avant toute manipulation, prendre soin d’interrompre l’alimentation pour éviter les risques de court-circuit ou choc électrique. Veiller à respecter l’ordre des connexions en commençant par la masse.
Un câblage bien réalisé minimise les risques de faux contacts qui seraient à l’origine d’arcs électriques nuisibles et pourrait provoquer la dégradation prématurée du faisceau.
Pour contrôler la bonne installation, un test au multimètre est recommandé. Mesurer la continuité de chaque fil et vérifier la présence normale d’environ 12 volts sur les broches active.
Ce test permet de détecter d’éventuels défauts invisibles à l’œil nu et d’assurer la parfaite fonctionnalité du montage avant d’utiliser la remorque sur la route.
Notre point de vue. « Un contrôle rigoureux de la masse électrique et une connexion sertie impeccable sont les garants d’un éclairage remorque fiable et durable. »
DĂ©tails des fils et leurs fonctions
Blanc : masse et retour
Le fil blanc joue un rôle crucial en assurant la masse, ou la terre, c’est-à -dire le retour du courant vers la batterie du véhicule.
Sans une connexion solide sur ce fil, les feux risquent de clignoter faiblement ou de ne pas fonctionner du tout, ce qui peut entraîner des accidents ou des amendes.
La masse est souvent responsable d’environ 80 % des problĂ©matiques liĂ©es Ă l’éclairage dĂ©fectueux sur les remorques lĂ©gères.
Jaune et Vert : clignotants gauche et droit
Le fil jaune commande le clignotant gauche et doit être relié à la borne prévue à cet effet sur la prise électrique.
Le fil vert pilote le clignotant droit. Une inversion de ces fils provoque l’allumage du mauvais côté, ce qui est dangereux et interdit sur la route.
Il est donc impératif de vérifier leur placement en respectant scrupuleusement le code couleur pour éviter tout dysfonctionnement.
Marron et Rouge : position et feu stop
Le fil marron alimente les feux de position arrière. Selon la norme, il peut se brancher soit sur la broche 5 soit sur la broche 7, mais il faut rester cohérent avec la configuration exacte de la remorque.
Le fil rouge est dédié aux feux stop et doit être connecté à la broche 6 de la prise. Un mauvais raccordement peut non seulement empêcher le signal d’arrêt, mais aussi provoquer des court-circuits si la connexion se fait sur un circuit incorrect.
Le fil bleu, bien que non présent dans ce faisceau, est souvent réservé aux feux de recul dans d’autres configurations ; il faut être vigilant à son absence dans un câblage 5 fils pour éviter toute confusion. Pour mieux comprendre leur rôle, il est utile de consulter la signification des voyants du tableau de bord.
Comparatif rapide : 4 fils, 7 broches et 13 broches
Les faisceaux à 4 fils correspondent à des configurations très basiques qui fournissent uniquement les fonctions indispensables (masse, feu de position, clignotants). Ce système peut être limité pour les besoins actuels.
Les prises remorque à 7 broches offrent une compatibilité plus large avec des fonctions supplémentaires, comme les feux stop et des clignotants indépendants, permettant un éclairage complet et réglementaire.
Le branchement 5 fils est un compromis en fournissant les fonctions principales (masse, feux de position, clignotants gauche et droit, feu stop) et s’adapte parfaitement à la prise 7 broches en respectant les correspondances.
Enfin, les prises à 13 broches couvrent des besoins avancés, avec une alimentation pour les équipements optionnels tels que les feux antibrouillard ou une prise 12 volts, souvent indispensables pour les véhicules modernes et les remorques complexes.
Quels outils utiliser pour le branchement électrique d’une remorque ?
Une installation électrique correcte débute par le choix des outils. La pince à dénuder facilite la préparation des câbles sans endommager les conducteurs internes.
Les cosses à sertir isolées assurent une connexion solide et isolée électriquement, renforcée par le sertissage approprié appliqué à la section recommandée d’au moins 1,5 mm².
Le fer à souder permet de renforcer le contact avec une soudure à l’étain durable et résistante, privilégiée face aux simples dominos qui vieillissent mal.
Les gaines thermorétractables protègent l’ensemble de l’installation contre l’humidité et évitent la corrosion. La graisse diélectrique appliquée sur les broches s’ajoute pour garantir la qualité du contact et la longévité.
Enfin, l’usage d’un multimètre ou d’un testeur électrique est indispensable pour vérifier la continuité, détecter les défauts de câblage et mesurer la tension avant la mise en circulation.
FAQ — Branchement des feux de remorque avec cinq fils
Comment brancher les feux arrière d’une remorque Ă cinq fils ?
Le branchement des feux arrière d’une remorque Ă cinq fils suit un code couleur prĂ©cis : blanc pour la masse (broche 3), jaune pour le clignotant gauche (broche 1), vert pour le clignotant droit (broche 4), marron pour les feux de position (broche 5 ou 7), et rouge pour le feu stop (broche 6). Il faut utiliser des connexions solides, couper l’alimentation avant intervention et appliquer une graisse diĂ©lectrique pour Ă©viter la corrosion.
Pourquoi une remorque est-elle équipée de cinq fils pour ses feux ?
La remorque dispose de cinq fils pour alimenter les fonctions principales d’Ă©clairage : la masse, les clignotants gauche et droit, les feux de position et le feu stop. Ce câblage Ă cinq fils est un compromis permettant d’assurer un Ă©clairage complet et conforme sur une prise Ă sept broches sans utiliser toutes les broches.
De quelle couleur est le câblage d’une remorque Ă cinq fils ?
Le câblage standard d’une remorque Ă cinq fils utilise les couleurs suivantes : blanc pour la masse, jaune pour le clignotant gauche, vert pour le clignotant droit, marron pour les feux de position arrière et rouge pour le feu stop. Respecter ce code Ă©vite les erreurs et assure un fonctionnement fiable.
Comment brancher correctement les feux d’une remorque ?
Brancher correctement les feux d’une remorque nĂ©cessite de respecter les codes couleur et la correspondance des fils aux broches de la prise 7 broches selon la norme ISO 1724. Il faut commencer par connecter la masse (fil blanc) sur la broche 3, puis les clignotants, feux de position et feu stop, en utilisant des cosses isolĂ©es, un sertissage fiable et en testant l’installation au multimètre.
Quel schéma utiliser pour un branchement remorque 5 fils sur prise 7 broches ?
Le schéma pour un branchement remorque 5 fils sur une prise 7 broches associe chaque fil à une broche spécifique : blanc sur broche 3 (masse), jaune sur broche 1 (clignotant gauche), vert sur broche 4 (clignotant droit), marron sur broche 5 ou 7 (feux de position), rouge sur broche 6 (feu stop). Les broches restantes restent sans connexion active.
Comment assurer la sécurité et la durabilité lors du branchement électrique d’une remorque ?
Assurer la sĂ©curitĂ© et durabilitĂ© du branchement Ă©lectrique d’une remorque implique de couper l’alimentation avant travaux, d’utiliser des outils adaptĂ©s comme pince Ă dĂ©nuder, fer Ă souder et cosses Ă sertir, d’appliquer de la graisse diĂ©lectrique sur les broches, de protĂ©ger les connexions avec des gaines thermorĂ©tractables et de tester la continuitĂ© et tension avec un multimètre pour garantir un bon fonctionnement.
