Cylindre et piston : rôle, fonctionnement et montage facile

Comprendre comment le cylindre et le piston interagissent est souvent plus complexe qu’il n’y paraît, car leur performance dépend de détails techniques souvent méconnus. L’assemblage piston-cylindre doit respecter non seulement des tolérances dimensionnelles strictes mais aussi une orientation adéquate, notamment à cause d’éléments comme le manchon de montage conique. Ces exigences influent directement sur le bon fonctionnement et la durée de vie du moteur thermique. Vous saurez ainsi identifier les facteurs clés du montage correct et les principales caractéristiques des pièces adaptables qui composent cet ensemble.

Qu’est-ce que piston et cylindre et leur rôle

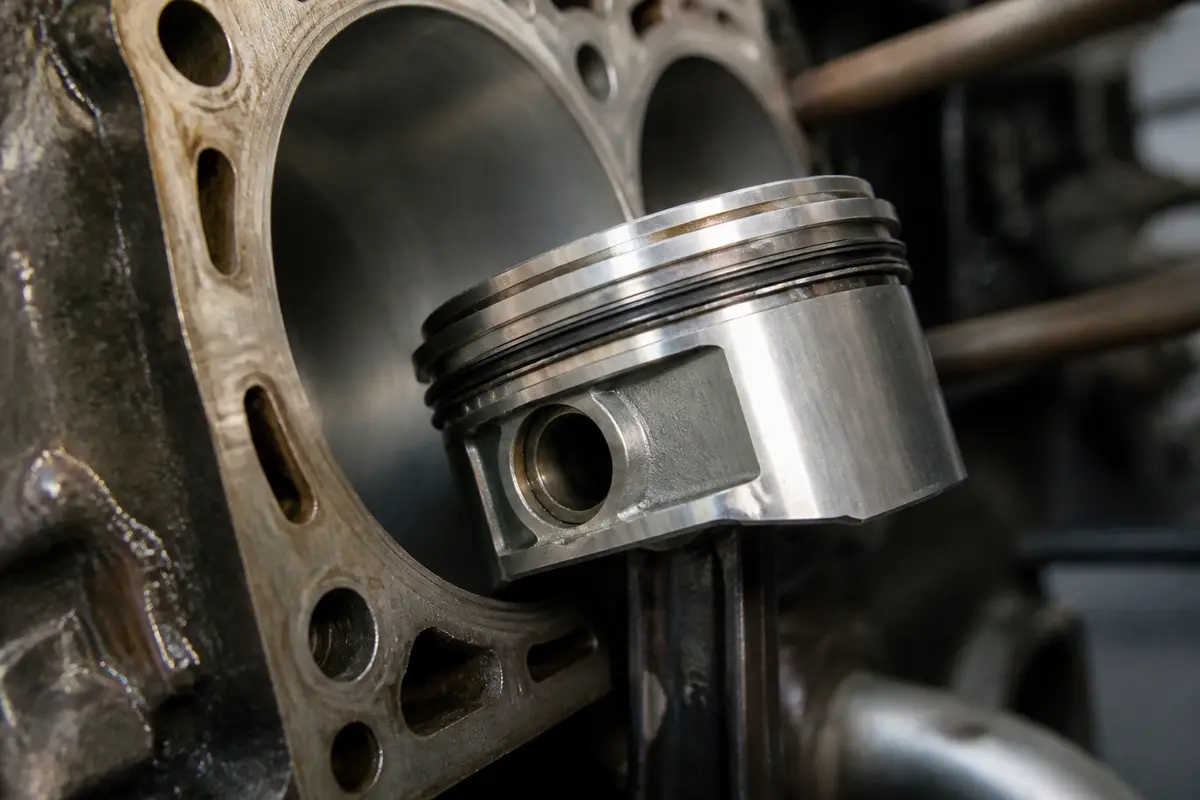

Le piston et le cylindre sont deux pièces fondamentales d’un moteur thermique. Le cylindre correspond à la cavité cylindrique dans laquelle le piston effectue un mouvement rectiligne guidé. Ce cylindre est aussi appelé la chemise lorsqu’il est amovible, et son diamètre intérieur désigne l’alésage. Pour certains usages, un Vérin pneumatique peut remplacer le piston dans un système de transmission.

Le piston, quant à lui, glisse à l’intérieur du cylindre grâce à un film lubrifiant qui limite les frottements. Il est équipé de segments métalliques, dont trois types assurent différentes fonctions : le segment pare-flamme, qui supporte l’inflammation, un second pour garantir l’étanchéité des gaz, et un racleur pour maintenir le film d’huile.

Le rôle principal de cet ensemble est de transformer l’énergie thermique résultant de l’explosion du mélange air-carburant en mouvement mécanique. Lors de la combustion, la pression pousse le piston vers le bas, ce qui transmet la force via la bielle au vilebrequin, générant ainsi le mouvement rotatif.

La cylindrée d’un moteur dépend notamment de l’alésage, de la course du piston ainsi que du nombre de cylindres présents. Cette cylindrée représente le volume total déplacé dans toutes les chemises à chaque cycle moteur. Les moteurs modernes comportent plusieurs cylindres disposés selon différentes configurations comme en ligne, en V ou en W, ce qui influe sur la puissance produite.

Montage et compatibilité des ensembles piston et cylindre

Ajustage et alignement lors du montage du piston

Le montage correct du piston dans le cylindre est crucial pour assurer une bonne étanchéité et la durabilité du moteur. L’ajustage doit respecter des tolérances très fines en microns pour garantir un coulissement fluide sans fuite de gaz ni usure excessive.

Pour faciliter ce montage, certains kits incluent des outils comme un manchon de montage conique ou une bande de serrage qui compressent temporairement les segments du piston. Ceci facilite leur insertion dans le cylindre sans détériorer ni les segments ni les parois de la chemise.

L’axe en acier qui relie le piston au pied de bielle est maintenu en place par des circlips posés à ses extrémités. Cet axe peut être décentré, ce qui impose un sens spécifique de montage du piston dans la chemise, souvent indiqué par une flèche gravée sur le dessus du piston qui doit pointer vers le volant moteur.

Orientation du piston par rapport au volant moteur

Le sens d’orientation du piston est déterminant pour éviter une usure prématurée. Par exemple, dans certains moteurs flat-four, la flèche sur le piston doit obligatoirement être dirigée vers le volant moteur. Cette règle garantit que l’axe de piston, souvent décalé, s’aligne correctement avec les contraintes mécaniques induites par la combinaison bielle-vilebrequin.

Il est essentiel de toujours vérifier les instructions spécifiques fournies par le constructeur concernant l’orientation et l’alignement du piston, car ils peuvent varier d’un moteur à l’autre.

Composition et matériaux clés du piston et cylindre

Les pièces qui composent le cylindre et le piston sont fabriquées dans des matériaux aux propriétés adaptées aux sollicitations mécaniques et thermiques du moteur. Le cylindre est généralement en fonte grise, souvent pourvu d’ailettes pour les moteurs refroidis par air. Ces ailettes augmentent la surface d’échange thermique afin de mieux dissiper la chaleur générée.

Le piston est fabriqué en alliage léger, obtenu généralement par fonderie. Pour les applications demandant plus de résistance et moins de masse, des pistons forgés sont disponibles. Ils sont plus robustes et améliorent la performance en réduisant les contraintes sur la bielle et le vilebrequin.

L’axe de piston est usiné en acier, garantissant une liaison solide avec le pied de bielle. Les chemises et culasses forment un volume étanche dans lequel se produit la combustion du mélange air-carburant.

Le mot de la rédaction. « Un montage précis du carburateur dans le cylindre, respectant un jeu minimal en microns et une orientation correcte, garantit une longue durée de vie et un rendement optimal du moteur. »

Cycles moteurs : admission, compression, détente, échappement

Le fonctionnement d’un moteur thermique repose sur un cycle de quatre temps qui conditionne la course du piston dans le cylindre :

• Admission : le piston descend dans le cylindre, ce qui provoque l’entrée du mélange d’air et de carburant dans la chambre de combustion.
• Compression : le piston remonte, comprimant le mélange pour augmenter sa température et sa pression.
• Détente : l’inflammation provoque une explosion qui repousse le piston vers le bas, convertissant l’énergie thermique en force mécanique.
• Échappement : le piston remonte de nouveau pour expulser les gaz brûlés hors du cylindre par les soupapes d’échappement.

Ce cycle est essentiel pour assurer la combustion efficace de chaque cylindre et la conversion de l’énergie thermique en énergie mécanique utile.

Pièces détachées, reconditionnement et kits piston-cylindre

Pièces détachées : segments, joints et guides

Les pièces détachées liées à l’ensemble piston-cylindre comprennent principalement les segments métalliques, les joints de cylindre, ainsi que les guides et roulements pour axe de piston.

Les segments se répartissent en trois fonctions spécifiques : le segment haut résiste aux effets du flash d’inflammation, le second assure l’étanchéité indispensable à la compression du mélange, et le racleur maintient un film d’huile sur les parois pour limiter l’usure.

Le remplacement de segments usés permet de restaurer l’étanchéité et d’éviter la fumée bleutée caractéristique d’une lubrification excessive dans la chambre de combustion.

Kits piston-cylindre et conseils de reconditionnement

Les kits piston-cylindre rassemblent souvent chemise, piston adapté avec segments et joints associés. Leur remplacement est possible pour augmenter la cylindrée, en choisissant un diamètre de piston plus grand tout en conservant la course initiale.

Attention toutefois à ne pas dépasser des limites mécaniques, notamment lors de l’usinage du bloc moteur. Par exemple, l’installation d’un kit à chemises fines de 88 mm sur une base 1600 cc sans usinage approprié peut affecter la tenue dans le temps.

Les pistons forgés sont recommandés pour renforcer la solidité tout en réduisant la masse, ce qui diminue les contraintes sur l’ensemble moteur.

En cas de pannes liées au cylindre, symptômes tels que perte de puissance, ratés, calages et consommation accrue sont souvent observés. Un diagnostic professionnel incluant le contrôle de la compression, de l’allumage et des soupapes est nécessaire avant tout démontage.

Rassemblements et ressources autour des cylindres et pistons

Des événements dédiés aux passionnés de mécanique, notamment autour des cylindres et pistons, permettent d’échanger sur les dernières innovations, techniques de reconditionnement et pièces adaptables.

Par exemple, un rassemblement annuel « Cylindres & Pistons » se tient chaque année à Franconville, en association avec la fête des commerçants. Il invite les passionnés à inscrire leurs véhicules pour des rencontres et démonstrations.

Ces rassemblements favorisent également la découverte de kits adaptés, la mise en relation avec des professionnels et des fournisseurs de pièces détachées, ainsi que le partage d’expériences autour des pannes courantes et des solutions de remise en état.

FAQ — Piston et cylindre : fonctionnement, montage et pièces détachées

Quelle est la différence entre un piston et un cylindre ?

La différence entre piston et cylindre réside dans leur rôle : le cylindre est la cavité cylindrique guidant le piston, tandis que le piston est la pièce mobile qui glisse et transforme la combustion en mouvement mécanique.

Quels sont les symptômes d’un cylindre ou d’un piston HS ?

Un cylindre ou piston HS se manifeste souvent par une perte de puissance, des ratés moteur, des calages fréquents et une consommation d’huile ou carburant excessive indiquant une étanchéité altérée.

Quel est le rôle principal du piston ?

Le rôle principal du piston est de convertir l’énergie thermique issue de la combustion en mouvement mécanique en se déplaçant verticalement dans le cylindre et en transmettant la force au vilebrequin via la bielle.

Quel jeu doit-il y avoir entre le piston et le cylindre ?

Le jeu entre piston et cylindre doit être minime, généralement en microns, pour assurer un coulissement fluide sans fuite de gaz ni usure excessive, tout en permettant un léger espace pour le film lubrifiant.

Comment est déterminée la cylindrée d’un moteur ?

La cylindrée d’un moteur dépend de l’alésage (diamètre du cylindre), de la course du piston et du nombre de cylindres. Elle représente le volume total déplacé par tous les pistons lors d’un cycle moteur.

Quels sont les composants essentiels des kits piston-cylindre pour le reconditionnement ?

Les kits piston-cylindre contiennent la chemise (cylindre amovible), un piston adapté avec ses segments métalliques et les joints nécessaires, permettant de restaurer ou d’augmenter la cylindrée avec un montage précis.
